miércoles, 27 de abril de 2011

Ducha, Lavatorio, Inodoro, Bidé.



Ducha:
Cómo es el recorrido de las cañerías en  una Ducha.?
Lo que aquí se ve es lo que en obra se conoce como "Cuadro de ducha". A veces el cuadro puede o no, traer derivación para la canilla de abajo.




Inodoro con Válvula, Bidé, Lavatorio.
Cuál es recorrido de las cañerías que alimentan un Inodoro con Válvula, un Bidé, o un Lavatorio?

En las fotos, puedes apreciar, además, como se deben fijar esas cañerías, cuando se trata de una "Construcción en seco"


Griferías:

Es recomendable que visites esta dirección que corresponde a la página de Griferías FV S.A.
http://www.fvsa.com/productos/drifix.php?cod_cat=1&CODS=12#1



Fijaciones de cañerías y griferías:
Los videos de fijaciones son interesantísimos:
http://www.fvsa.com/areatecnica/dryfix_inst.php?&lenguajes=2



Monocomandos:
Para saber mas sobre el funcionamiento, instalación  y mantenimiento de  Monocomandos de baño y cocina, visita:




Mingitorios electrónicos, Inodoros.
Visita esta dirección:



Como verás tienes para distraerte y aprender variado.


miércoles, 13 de abril de 2011

Artefactos ecológicos.

Inodoro / Lavabo / Diseño/ Ahorro de Agua / Sustentabilidad.

Conocí el primer Inodoro con Lavabo, que era usado en la cárcel de Caseros, en el Museo de Obras Sanitarias, sobre la Av. Córdoba y Río Bamba.

Hoy, y con un diseño actual, la firma Roca, presenta otro "Inodoro + Lavabo".
Este diseño se denomina W + W (Washbasin + Watercloset)





A sus funciones sanitarias, le suma la ventaja del ahorrar un  25 % de agua.
Se filtra el agua del Lavabo para reutilizarla en el depósito del Inodoro.





Gabriele y Oscar Buratti, son sus diseñadores que han logrado aunar todas estas funciones en tan sólo 86 de largo x 50 cm de profundidad, y lo hacen con un Diseño impecable.
Su uso es recomendable en espacios reducidos, tanto en viviendas como en edificios públicos.

Roca ha recibido el reconocimiento internacional con innumerables premios tanto al producto ecológico como al diseño.
Para más información:



¿ Qué opinas? Te gustó tanto como a mi? Lo utilizarías en tus proyectos?








martes, 12 de abril de 2011

Pendiente Cloacal 1

Conceptos necesarios para una Pendiente cloacal.
Para decidir la pendiente de una Cañería Principal Cloacal debemos conocer los siguientes conceptos

-INTRADÓS: Punto más alto del interior de la cañería. Las Tapadas se miden al Intradós de la cañería.

-TAPADA.
La Tapada es la altura entre el intradós de la cañería y el nivel de piso terminado.
Esa altura se decide en función de la necesidad de proteger a la cañería.
Es la altura de tierra que "tapa" la Cañería.

Dos tipos de tapada: Tapada sobre Línea Municipal y Tapada Minima Interior.

-Tapada sobre la Línea Municipal: Este dato es determinado por la Empresa Prestataria.
Tapada es la profundidad a la que se deberá dejar la Cañería Principal para que la empresa la conecte a la Red Cloacal. Esta tapada suele estar alrededor de los 0,80 m




-Tapada Interna o Tapada mínima: Distancia entre el Nivel de Piso Terminado en el artefacto más alejado y el Intradós de la cañería cloacal.
Esta distancia que tiene la función de proteger la cañería depende del material de la misma.


- Tapada según la ubicación de la Cañería Principal.
En cañerías enterradas la Tapada Mínima será como mínimo de:
0,40 m para cañerías de Hormigón Comprimido y las de Plástico tales como C.P.V.C. ó C.P.P.  y de
0,20 m para cañerías de Hierro Fundido.

En cañerías embutidas en contrapisos o enterradas bajo contrapiso o suspendidas, no es necesario respetar la tapada mínima porque ya está protegida por el contrapiso o losa.

Bajo circulación de vehículos o en zonas con heladas, se extremarán los cuidados para proteger a la cañería cloacal.


Pendiente Cloacal 2

* Pendientes Cloacales máximas y mínimas permitidas  .

Las pendientes se establecen según el diámetro de la cañería:

- Diámetro 0,100  entre 1: 20 y 1 : 60.
- Diámetro 0,150 entre 1: 20 y 1: 100

1:20 significa un metro de desnivel cada 20 metro de longitud.


-Medición de la pendiente en la Obra:
Pero en obra me interesa saber cuanto baja la cañería por cada metro de longitud.
Si la pendiente es 1:20, se divide 1m / 20 m =  0,05 m / m. Quiere decir que la cañería bajará 5 cm por cada metro de recorrido.


-Pendiente aceptadas:
En obra están aceptadas por practicidad, sólo las siguientes pendientes:
1:20
1:25
1:33 - Esta es la más recomendable por ser la intermedia. 1/ 33 = 0,03 m / m. Es decir 3 cm por metro.
1:40
1:50
1:60


-Pendiente en cm / m
Puedes determinar cuantos cm por metro representa cada una de las pendientes?

1:20  :  _ _ _ _ _
1:25  : _ _ _ _ _
1:33  : 0,03 m / m = 3 cm/ m
1:40  :   _ _ _ _ _
1:50  :   _ _ _ _ _
1:60  :   _ _ _ _ _




Pendiente Cloacal 3

* Dimensionamiento de una Pendiente Cloacal.

DATOS:  La tapada sobre L.M.: 0,80 m
                  Nivel de Piso Terminado: 0,20 m
                  Material: C.P.V.C. por lo que La Tapada Interna será de 0,40 m
                  Longitud: 20 m





Fórmula de Pendiente:   PENDIENTE  =  DESNIVEL / LONGITUD.


- DESNIVEL = 0,80 m + 0,20 m - 0,40 m = 0,60 m.
(Se recomienda siempre:
a) realizar un esquema con los datos:

b) verificar que las alturas sobre la L.M. y sobre el último artefacto sean iguales
 En este caso: 0,80 m + 0,20 m = 0,40 m + 0,60 m = 1,00 m


- LONGITUD = 20 m en este caso.
Se miden las longitudes reales sobre la Planta desde la L.M. hasta el artefacto más alejado.


- APLICANDO LA FORMULA:  P = D / L
P = 0,60 m / 20 m
                                                    = 0,03 m / m. ( la cañería bajará 0,03 metro por cada metro de recorrido)




-ESCRIBIR EN EL PLANO. Para escribir en el plano esta pendiente, se debe dividir numerador y denominador por un mismo número, no modificándose la ecuación:
 P = (0,60m/0,60m)  / (20 m /0,60 m) = 1 / 33 ó lo que es lo mismo 1: 33
Se escribe por debajo de la traza de la cañería Principal: "pend. 1: 33"





Pendiente Cloacal 4

* Dimensionamiento de la Pendiente de una Cañería Cloacal con C.I.

Con frecuencia  en el desarrollo de la Cañería Principal  Cloacal se diseña una Cámara de Inspección.

Las C.I. de 60 x 60 tienen en su interior un desnivel fijo mínimo de 0,05 m.
Las C.I. de 1,00  x 60 tienen en su interior un desnivel fijo mínimo de 0,10 m.

Por lo que en el cálculo de la siguiente pendiente se deberá descontar:
0,60 m en la LONGITUD debido al ancho de la C.I. y
0,05 m en el DESNIVEL debido al desnivel interno mínimo de una C.I.


Ejemplo:
DATOS:  La tapada sobre L.M.: 1 m
                  Nivel de Piso Terminado: 0,30 m
                  Material: C.P.V.C. por lo que la Tapada Interna será de 0,40 m
                  Longitud: 17,60 m


- DESNIVEL: 1,00 m + 0,30 m - 0,40 m = 0,90 m



 Esquema:



Verificación del desnivel: (Se recomienda siempre realizar un esquema con los datos donde se verificará que las alturas sobre la L.M. y sobre el último artefacto sean iguales).En este caso: 1,00 m + 0,30 m = 0,90 m + 0,40 m = 1,30 m
Desnivel considerando el desnivel interno de la CI.: 0,90 - 0,05 m  = 0,85 m

- LONGITUD: 17,60 m - 0,60 m de la C.I.= 17 m


- FORMULA de PENDIENTE:
P = D / L
P = 0,85 m / 17 m = 0,05 m/m.


- EN EL PLANO se escribe: " pend 1: 20" bajo la traza de la Cañería Principal.


Y como se obtiene el 1:20?
Este valor se determina dividiendo numerador y denominador de la fórmula anterior por 0,85 m
P = (0,85 m/0,85 m)  / (17 m /0,85 m) = 1 / 20 ó lo que es lo mismo 1: 20.



Pendiente Cloacal 5

* Acotación al Plano de Comparación.
Todos los cortes de una Instalación Sanitaria deben acotarse a un Plano de Comparación situado a - 3,00 m del 0,00 correspondiente al Nivel Cordón Vereda.

 La Cañería Principal  debe ser acotada a este plano de Comparación para poder ser tendida en obra.



Acotar el ejemplo desarrollado en "Pendiente Cloacal 4":



- Cota sobre L.M.: 3,00 m (profundidad del Plano de Comp) - 1,00 m (de Tapada S/ L.M.) = 2,00 m


- Cota en la salida de la C.I.:  Entre L.M. y C.I.existe una Longitud de 7,00 m y la pendiente determinada en el dimensionamiento anterior fue de 0,05 m/m
Si P = D / L ;
Desnivel  = Pendiente x Longitud.
D   =  0,05 m / m x 7,00 m = 0,35 m.
La cañería entre la L.M. y la C.I. sube 0,35 m
Por lo que la cota será de 2.00 m + 0,35 m = 2,35 m


- Cota en la entrada de la C.I.: En el interior de la C.I. debe haber 5 cm de diferencia de nivel.
Por lo tanto 2,35 m + 0,05 m =  2,40 m


- Cota en el artefacto más alejado:  Desde la C.I. al artefacto más alejado hay 10.00 m
D = P x L = 0,05 m x 10,00 m = 0,5 m
Por lo que la cota será de: 2,40 m + 0,5 m = 2,90 m


Pluviales. Tablas.

Tablas de dimensionamiento para una Instalación Pluvial.
Las tablas a continuación son para dimensionar la instalación Pluvial. Fueron extraídas de las Normas de Obras Sanitarias, salvo las de Conductales de C.P.V.C.  y C.P.P., incorporadas desde folletos de esos materiales
Estas tablas están dimensionadas para trabajar a cañería llena en el caso de lluvias de 60 mm / h



Agua. Tablas

Tablas de dimensionamiento de una Instalación de Agua.
Las tablas a continuación te permitirán dimensionar las cañerías de Agua Fría y Caliente. Las mismas fueron extraídas desde las "Normas de Obras Sanitarias."
     Es necesario que la tengas en el Taller donde las usaremos para el dimensionamiento de la instalación de tu vivienda, por lo que será necesario que la tengas a mano, desde las Guías o imprimiendo éstas.

Con esta Tabla dimensionaremos la Conexión Domiciliaria.



Con estas tablas dimensionaremos las cañerías de Bajada y el colector del Tanque de Reserva

lunes, 11 de abril de 2011

"Diseño de un baño 2"

Archivo personal de artefactos:


Para diseñar efectivamente un baño debes tener a mano un archivo de los artefactos que has de utilizar.

Te propongo que prepares "tu" archivo con planta, vista, perspectiva, dimensiones y bloque cad, de cada uno de los modelos de artefactos sanitarios que se pueden encontrar en plaza.
Por ejemplo: Para empezar, busca la Entrada: "Links de Instalaciones de agua"
Alli encontrarás las direcciones de Ferrum , de Roca...


Así, en tu archivo tendrás por ejemplo:


Mingitorio:




Inodoro a la Turca:


Dimensiones de un baño:

Para determinar las dimensiones del baño se deberán tener en cuenta,las siguientes pautas:


a) Dimensiones de cada uno de los artefactos.
Usa tu archivo personal de cada uno de los artefactos, que se supone ya lo tienes preparado.
Esta que te presento es una síntesis muy básica de las dimensiones de los distintos artefactos de un baño:




b) Espacios de Uso o Superficies de Aproximación.
Para diseñar un baño se debe contemplar un espacio de uso para cada artefacto, espacio que se agregará a las dimensiones propias del artefacto. Y como todos los artefactos no serán usados simultáneamente los espacios, pueden superponerse.

 Por ejemplo: El Lavatorio tiene una dimensiones aproximadas de 60cm x 40 cm Y al frente de un Lavatorio se necesita sumar, como mínimo un ancho de 0,40 m para pararse delante y 0,60 m de ancho para poder levantar los codos y lavarse o peinarse.entonces digo: Para el Lavatorio se debe sumar requiere una Superficie de uso de 0,60 x 0,40 m


c) Circulación:
Habrá que contemplar una Circulación para llegar hasta el o los artefactos. Por eso, generalmente, ubicamos la ducha o la bañera al fondo para que no corte el paso.


c) Barrido de la puerta:
También se considerará el barrido de la apertura de la puerta, recordando que actualmente, el ancho de la puerta es de 0,80 m como mínimo.




"Diseño de un Baño 1"

Denominaciones de un recinto Sanitario
Comenzaremos por conocer que implicancias tienen las distintas denominaciones que se aplican a algunos locales sanitarios.

Baño: Local con Ducha con o sin Bañera + Inodoro + Lavatorio + Bidet.  Pueden faltar el Bidet, o el Lavabo y el Bidet, o el Inodoro, el Lavabo y el Bidet.

Baño de servicio: Local con Ducha + Inodoro + Lavabo.

Toilette: Local con Inodoro + Lavabo. Para el Código de Edificación Ciudad de Buenos Aires es un sinónimo de retrete.

Retrete: Local con Inodoro, o Inodoro y Lavabo, o Inodoro, Lavabo y Bidet.
Ésta es una denominación muy usada en  el Código de Edificación.

W.C: Recinto con Inodoro.(W.C.=Water Close significa "cierre de agua" o sifón hidráulico, gran invento que permitió acercar el inodoro a las habitaciones.
Antiguamente la letrina se ubicaba en el fondo del lote por los olores)

Letrina: Hoyo en el terreno tapado con una plancha de cemento o madera con un agujero. Ha de ser colocado a unos 30 m de la vivienda.


Características que debe cumplir el local Baño:
Según el Código de la Ciudad de Buenos Aires el Baño es un:

Local de 2º clase.
Altura libre igual o superior a 2,10 m.
Ventilado: Por ventana = 0,35 m² por baño y 0,25 m² por toilette.
                 Por claraboya = 0,50 m²con ventilación de 0,15 m².
              o Por conducto vertical o a 45º, de sección = a 0,03 m² y con remate a los 4  vientos a 0,50 m sobre el techo.
Iluminación: no es necesaria la iluminación natural.


Lado mínimo y superficies mínimas.
Baño: Superficie = 3,30 m² y lado = 1,50 m
Baño de servicio: Superficie = 1,40 m² y lado = 0,90 m


Dimensiones de Artefactos y sus superficies de uso serán estudiados en: "Diseño de un Baño, 2"


Baños discapacitados 2

En "Baños de discapacitados 1" se determinaron las características de los artefactos sanitarios y la superficie de aproximación necesaria.


Dimensiones mínimas de recintos: Para completar las dimensiones mínimas de estos locales dados, a modo de ejemplo por el Código de Edificación, recordar que las dimensiones aproximadas del Inodoro son de 0,60 m x 0,40 m y las del Lavatorio 0,40 m x 0,60 m

Accesorios: Perchas, toalleros, llaves de luz, grifería de ducha,se instalarán al alcance de las personas en silla de rueda entre 0,80m y 1,30 m de altura.



Recintos Sanitarios.
A continuación  se verá el tamaño de los recintos Sanitarios con distinta combinación de artefactos.


Baño: Inodoro con Lavabo.



Baño: Inodoro +Bidé + Lavabo







Baño: Inodoro + Ducha.
Variantes según la ubicación del Inodoro.




Baño: Inodoro + Lavabo +  Ducha.




Baño: Inodoro +Bidé +Ducha








Baño: Inodoro + Bidé.




Baño Completo.



  Tienes aquí, muchas posibilidades para elegir un Recinto Sanitario de Salubridad Especial.
  Te invito a generar nuevas opciones, según tus necesidades, tanto sea en las distribuciones de los artefactos y/o en las dimensiones resultantes de esa selección.

Baños Discapacitados 1

Código de Edificación de la Ciudad de Buenos Aires-Art.4.8.2.5.

Ley 962

Servicio mínimo de Salubridad especial en todo predio donde se permanezca o trabaje.


         Cuando sea necesario disponer en el proyecto de un "Servicio de Salubridad Especial" se deberán presentará junto con la documentación establecida, una planta y cortes del local con los equipamientos previstos en escala 1:20


Dimensiones de aproximación:
Para que sea posible el uso de un artefacto sanitario,baño y/o cocina, a las dimensiones del artefacto se le ha de agregar una superficie de uso o de aproximación, fundamental en estos casos de discapacidad donde la aproximación se realiza generalmente en silla de ruedas.


Giro de la silla de rueda:

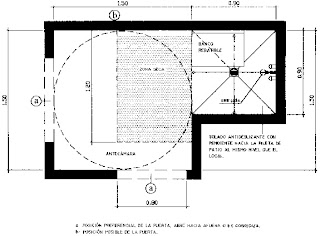

 Las antecámaras, los recintos sanitarios y las duchas en su zona seca permitirán el giro de la silla en su interior y de no ser posible, éste deberá poder realizarse en una zona libre, contigua y al mismo nivel del local sanitario.


Puertas:
Las puertas de acceso a cualquiera de los recintos de salubridad especial llevarán el Símbolo Internacional de Acceso para Discapacitados Motores, establecido por Normas Iram 3 722










Dimensiones mínimas de recintos :
Se considerarán las dimensiones de los artefacto ,al que se sumarán a las superficies necesarias para aproximarse al mismo.
Dimensiones mínimas de los recintos = Artefacto/s + superficie de aproximación.


Para completar las dimensiones mínimas de los locales, que verás a continuación y dados a modo de ejemplo por el Código de Edificación, recordar que las dimensiones aproximadas de un Inodoro son de 0,60 m x 0,40 m y las de un Lavatorio 0,40 m x 0,60 m


Artefactos sanitarios.
Inodoro:

Dimensiones mínimas de aproximación:
0,80 m de ancho por 1,50m a un lado y 0,25 del otro lado del Inodoro.

Al frente del Inodoro quedará libre el ancho del artefacto x 0,90 m.

La altura de la tapa de la taza del Inodoro estará a 0,51m.

La limpieza de la taza  será con mochila a gatillo, válvula, cadena o automatizado.

Barras:  de apoyo y de transferencia para el inodoro, el
bidé y el asiento de la ducha tendrán una altura de 0,75 a 0,80 m .
Las barras fijas y móviles sobrepasarán al Inodoro y al bidé en 0,15/0,20 m


Timbre de emergencia:
En todo recinto sanitario para discapacitados donde hubiera un inodoro, se instalará, a una altura de 0,45 m, un timbre de Emergencia,  para ser accionados desde el piso en caso de accidente, con llamada luminosa y sonora en la puerta y en un local remoto si fuera necesario.



Lavabo:
Puede ser un Lavabo sin pedestal o o una bacha en una mesada que se colocará a 0,85 m de altura; con un espejo a 0,90 m de altura, inclinado 10º.

Dimensiones de aproximación: 0,40 m a cada lado del eje del artefacto x 1,00 m frente al artefacto.
Se dejará libre por debajo del lavabo un espacio de 0,25 m de profundidad x 0,40 m a cada lado del eje. Asimismo quedará  libre el claro debajo de las cañerías de desagüe.
Grifería pensada para facilitar su manipulación por personas con actividad manual reducida: cruceta, palanca a presión, o accionada por célula fotoeléctrica.
Barras fijas: Serán de sección circular a la altura del artefacto y separadas 5 cm del mismo.



Ducha:
La ducha consistirá en dos zonas al mismo nivel:
una zona de duchado de 0,90 m x 0,90 m y en una zona seca de 0,80 m x 1,20 m.


La zona seca puede superponerse a zonas de aproximación de otros artefactos que estuvieran en el mismo local.

Si la ducha está en un gabinete independiente la zona seca será de 1,50 m x 1,50 m para permitir el giro de una silla de ruedas.






Te invito a ver la entrada denominada: "Baños de Discapacitados 2"  donde se apreciarán, dimensiones mínimas de estos locales sanitarios, considerando las superficies de aproximación.



Carátula de Instalaciones sanitarias

Carátula  para un plano de Instalación Sanitaria en la Ciudad Autónoma de Buenos Aires.

Los planos de las instalaciones sanitarias deben ser presentados a la Municipalidad del lugar.
En este caso se considerará que la obra, se encuentra dentro de los límites de la Ciudad de Buenos Aires.



           La carátula se ubicará en el ángulo inferior derecho de la lámina, con el formato:
a x b = 18,5cm x 29,7 cm


La "oreja", espacio de 2,5cm x todo el alto de 29,70 cm a la izquierda, no forma parte de la carátula.
Esta "oreja" sólo se dibujará a la izquierda del plano, cuando éste se encuentre terminado.



Para más detalles de ubicación de la carátula; y el tamaño y doblado de los planos busca la Entrada denominada: "Doblado de Planos".

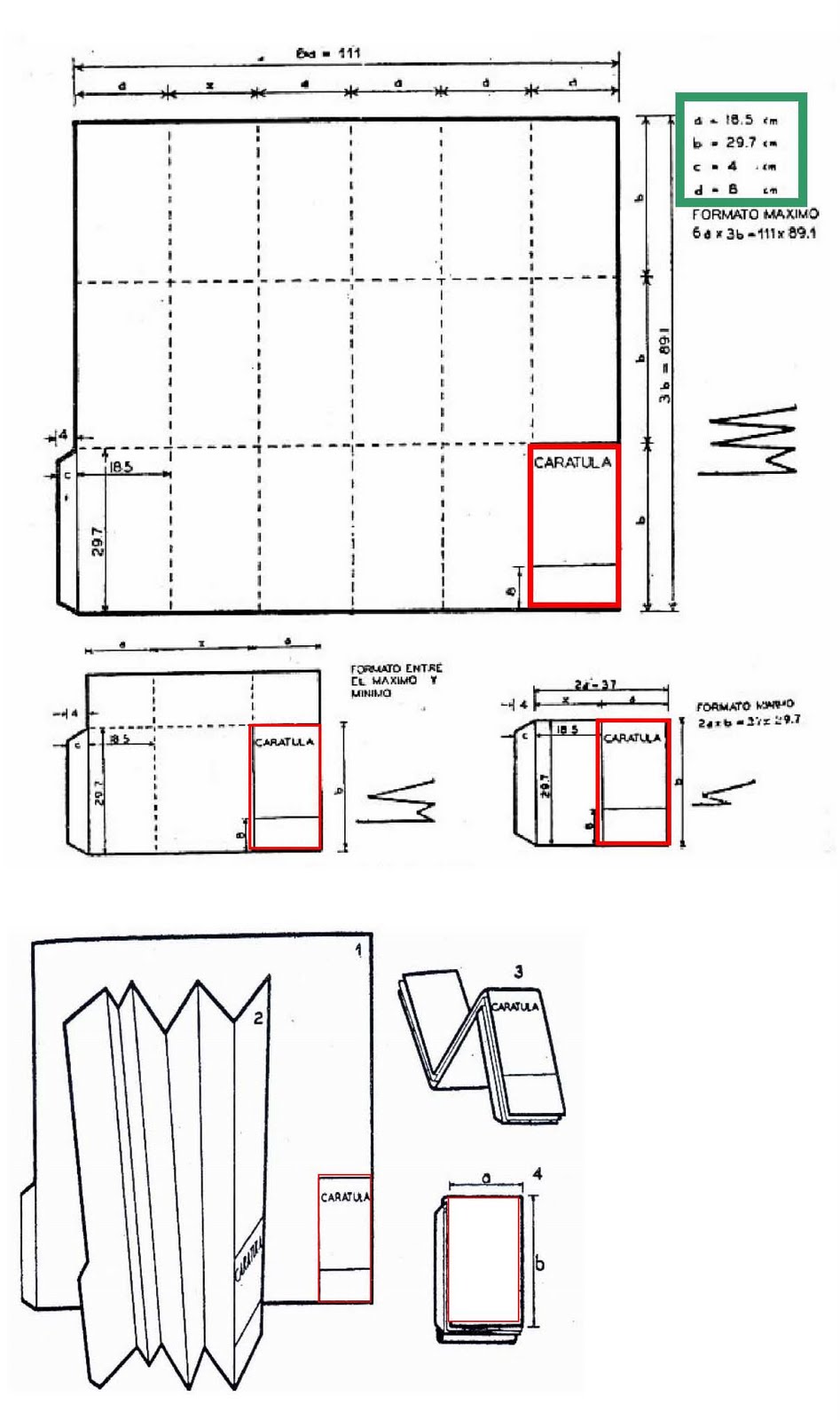

Doblado de Planos

Carátula:
Cualquiera sea el tamaño de tu plano, una vez doblada la lámina, deberá tener a la vista, sólo la Carátula.
Las medidas de la carátula (delineadas en rojo, en este 1º esquema, sólo para tu comprensión) serán:
a x b = 18,5cm x 29,7 cm

Doblado:
El procedimiento a seguir es el indicado en los siguientes esquemas.


Tamaño del plano:
   También corresponde que se diseñe el tamaño de la hoja en la que se va  a trabajar, de modo tal que, idealmente, ese módulo básico llamado carátula, se repita un número impar de veces, en horizontal, y a eso sólo nos queda sumarle la "oreja" o "pestaña" en el borde izquierdo, que tiene la función de (una vez agujereada, la lámina) permitir que el plano sea encarpetado. Recomiendo una oreja de 2,5 cm, como la que se muestra en los planos Normalizados
Puede ser que tengas que representar en hojas normalizadas: A0, A1, A2, A3. En este caso quizás tengas que atender al 2º de estos esquemas.


Comprobación de doblado:
Si esta tarea de doblado ha resultado satisfactoria, el plano con la carátula y la oreja a la vista, podrán ser guardados dentro de un folio tamaño A4.


Sobra plano? Falta folio?
Lo siento: "Deberás volver a doblarlo".

Links de Instalaciones de agua

Instalaciones de Agua.

Estos son algunos links que te pueden resultar útiles.

Te invito a colaborar, para redondear este listado, con direcciones o links que te hayan interesado, o nos sean útiles en la comprensión de las Instalaciones Sanitarias de Agua.


Tanques de agua de Acero Inoxidable marca Affinity Steel.


Tanques de fibrocemento sin amianto y de polietileno marca Eternit
http://www.eternit.com.ar/


Tanques de agua de Polietileno marca Norlit.
Cañerías y accesorios para la provisión de agua de acero inoxidable , marca Hidrinox.


Manual Técnico de Acqua System, de cañerías de Polipropileno para la provisión de agua :

Cañerías de Polipropileno: de Agua de (rosca y fusión) y Desagües:
Cañerías de Polipropileno:De agua y Desagües:
  Catálogos de Agua, Calefacción, Desagües, Accesorios y Herramientas, todos en PDF http://deckersa.com.ar/
Artefactos de baño, pileta de cocina, vanitorys, hidromasajes:

Artefactos de Baño y cocina. Griferías. Catálogos y Especificaciones en PDF
Sostenibilidad: Lavabo + Inodoro:
http://www.es.roca.com/es/video-ww

Revista de Roca:

http://www.es.roca.com/sites/all/modules/fs_pdf_viewer/viewPDF/index.php?directory=3322

Griferías. Video de instalación y Mantenimiento de Monocomandos, Inodoro,Lavatorio y Mingitorio Electrónico, Fijación para construcción en seco:


Colector de una batería de Tanques

*
Diseño y Representación de un colector para una una batería de Tanques.

Te propongo este Ejercicio:
Con lo aprendido, en Teórica, en Taller, lo investigado en folletos y en libros, debes poder Diseñar y Representar el colector y la alimentación a estas baterías de Tanques de Reserva prefabricados, cuya instalación, es muy usual en la actualidad.

Consulta con tu ayudante para verificar la resolución.

Batería de 4 Tanques alineados.



Batería  de 5 Tanques agrupados



Batería de tres tanques alineados.

Batería de tres Tanques agrupados.



Batería de 4 Tanques alineados.


Batería de 4 Tanques agrupados.



Te recomiendo resuelvas el ejercicio, dibujando en axonométrica desde abajo, similar a como se aprecian los tanques en la foto que se adjunta abajo, o en planta y corte conjuntamente.



Dos Ayuditas:


1) Te adjunto la foto de esta batería de Tanques de un hotel, donde el colector está desplazado, del centro  de cada T.R. y en consecuencia, su traza no coincide con las V.L.(Válvulas de limpieza)



2) Te recomiendo investigues, también, la solución dada en el libro del Arq.Nisnovich en la pág. 2E-9 , donde el colector propiamente dicho, está desplazado hacia abajo.



Cuáles dirías son las ventajas de uno y otro diseño del colector ?

Cuál es la que vas a aplicar en este ejercicio?

Una ves resuelto busca mi solución y confróntala. ¿Has logrado mejorar mi propuesta?


Tanques


Tanques de Reserva o de Bombeo: T.R. ó T.B.

Al lado de la representación de los Tanques, sean estos de Reserva o de Bombeo se deben señalar, su denominación y  todas sus características, tanto en Planta como en Corte.
Veamos este ejemplo de un Tanque de Reserva en la Planta de Azotea.

Características del T.R.: Cuantas características debemos escribir?

Cuenta:
Hay 8 características de este T.R.
  1. Denominación
  2. Material
  3. Capacidad
  4. Ventilación
  5. Colector
  6. Válvulas
  7. Flotantes
  8. Tapas




¿Falta alguna otra característica?

Recuerdas describirlas a todas en Planta, y en Corte.

Representación del T.R.
Como ves se dibuja el tanque con su espesor y el colector con todas sus válvulas, que se encuentra por debajo del tanque, como la ventilación y la alimentación con su flotante mecánico, que se encuentran por arriba del T.R.
También deberás dibujar las bajadas que parten desde el colector hasta el punto en que cruzarán la losa o cubierta. Cada bajada llevará su numeración encerrada con dos círculos azules y con la inscripción de su material y diámetro

Dibuja también la estructura resistente del Tanque.
Por supuesto que debemos llevar ese muro de carga hasta los cimientos.
Un tanque de 1000 litros (capacidad usual en el tanque de una vivienda) pesa 1000 Kg. Imagínate un auto que tiene aproximadamente ese peso, parado en tu azotea y concentrado en una superficie aproximada de 1m  x 1m. Hay que sostenerlo!



Corte de una instalación de Agua.

(en el Corte también se encuentra dibujada, en amarillo, la Instalación Pluvial)



 Al realizar tu Corte de una Instalación de Agua, verifica que:
1º Las cañerías de distribución recorren a una altura de unos 20 cm sobre el nivel de piso terminado.
2º Las cañerías de agua caliente están Arriba de las de agua fría y dibujada en línea continua.
3º Las Llaves de Paso no se encuentran tan a la vista, (Dicho sea de paso, se evitará ubicar Llaves de Paso,  dentro del área de la bañera, ya que conforman un nuevo peligro ante cualquier resbalón)
4º  Se encuentra dibujada  y detallada la conexión Domiciliaria (Ver entrada denominada: "Conexión Domiciliaria".
5º La Alimentación al T.R. está dibujada y señalizada con una "S" de Subida, o un "1" (uno)  colocados dentro de un círculo azul.
6º El tanque de reserva tiene dibujada y detallada todas sus características.(Ver entrada denominada: "Tanque de Reserva"
7º Todas las cañerías de bajadas tiene su número encerrado en dos círculos azules.Ver artículo 45 de las Normas de O.S.N.en la entrada denominada: "Simbologías Sanitarias 1 y 2"
8º Se encuentra dibujado el elemento Calentador de agua con su ventilación y detalladas sus características.








Altura de las "Cañerías de Distribución"


Cañerías de distribución de agua:


Cañerías de "Distribución de agua":  Son las cañerías que recorren horizontalmente el proyecto, alimentando a cada uno de los artefactos.




Estos son los colores y trazos con que se dibujan estas cañerías:
Agua fría: conexión directa a T.R: linea azul llena:  --------------------
Agua fría desde T.R.:línea azul  de trazos:  -- -- -- -- -- -- -- -- -- -- --
Agua Caliente de Mando: línea carmín llena: ---------------------------

En los proyectos de Instalaciones 1, dada su baja complejidad, generalmente NO tenemos Cañerías de Agua Caliente de Retorno, la que se dibujarían con línea carmín de trazos:  -- -- -- -- -- -- --


Altura de las cañerías de Distribución
 Lo que NO se debe hacer, se puede ver en un folleto de venta de cañerías:


1º Error cometido:  Las cañerías de agua se encuentra por arriba de las canillas surtidoras.

En este ejemplo vemos que el aire estancado en las cañerías horizontales, no permitirá el paso continuo y silencioso del agua debido a que el aire al ser más liviano que el agua ocupará los lugares más altos y no podrá escapar por los grifos, que se encuentran más abajo que las cañerías.
El agua saldrá cada vez que abramos el grifo, en forma discontinua, a borbotones generando ruidos incluso cuando no se hace uso del agua.


Por eso, la 1º consigna es que "el recorrido  de las cañerías de Distribución sea más abajo que la conexión al artefacto más bajo". La idea es que cuando abrimos un grifo lo primero que salga es el aire, que al ser más liviano que el agua se encontrará en la parte superior de las cañerías.

En una vivienda el recorrido horizontal de la cañería estará por debajo de la conexión de un bidé, que es el artefacto que se conecta más abajo.

 En una oficina, donde el artefacto más bajo que conectamos es un Lavatorio, se podrá hacer el tendido horizontal un poco mas alto, alrededor de los 40/50 cm sobre el nivel de piso terminado, si así conviniera por otros motivos.

2º) Error que no se debe cometer: si colocáramos abajo el agua caliente, el calor, al ser más liviano, sube y al hacerlo chocaría con la cañería de agua fría, condensando, formándose así un tira horizontal de humedad.
Por lo tanto la 2º consigna es que "en la canaleta horizontal la cañería de agua caliente, SIEMPRE  debe instalarse ARRIBA de la cañería de agua fría".





El gráfico siguiente nos muestra el tendido de las cañerías de Agua corregido.
Ahora SÍ PODEMOS HABLAR DE UN BUEN DISEÑO:




Ahora ya es posible diseñar el corte de tu Instalación de agua.
Inténtalo y verifíca tu diseño mirando "Corte de una Instalación".





jueves, 10 de marzo de 2011

- Sanitarios Públicos


 Dimensiones Mínimas para Proyectar Sanitarios Públicos.





Cada vez que proyectamos Sanitarios Públicos deberemos confirmar en Código de la edificación, las exigencias en cuanto a la existencia  o no de baños para discapacitados. Este tema lo encontrarás en próximas entradas.
