domingo, 10 de junio de 2012

Agua. Fotos de la Conexión -2-

Qué sugerencias te genera la foto de esta Conexión de Agua?


Aquí sí, la Llave de Paso General, que es de Válvula suelta, se encuentra con el vástago vertical, como debe ser, para evitar el retorno del agua a la red y así evitar posible contaminación de la misma.



1- Veo un nicho reducido, donde no cabe el volante de la Llave de Paso, y bastante mal terminado y hasta sin pintar! Cuánto más se hubiera gastado en un alisado de cemento y pintura en su interior, de haberlo hecho?

 2- Tapa para el nicho no fue considerada en el proyecto. Qué lástima que no se haya pensado y escrito en el plano (para que no quedaran dudas) en una tapa para el nicho, con cerradura. El vandalismo hubiera sido menor, (no se usarían las Cañerías como elementos de fijación de cintas de peligro)  y el mantenimiento más económico, o por lo menos no se notaría el muy mal mantenimiento sanitario de este nicho (vemos que había una pérdida en la tee y que fue reparada con Poxipol?)
Este nicho está en la entrada de una farmacia muy conocida, y me genera una muy mala imagen de la empresa.

Ves alguna otra sugerencia?

Agua. Fotos de la Conexión -1-

Qué errores se cometieron en la Conexión de Agua de esta hermosa vivienda a punto de ser estrenada?


1- No se pensó en ubicarla en un nicho!
Hubiera sido una buena solución, pero al propietario quizás le gustó mostrarla como escultura en su garaje,  o a lo mejor la necesita para que su niño o su perro, la use como escalón para subir al auto???
Este no es un error, quizás sea una falta de una indicación precisa en plano, y el plomero hizo lo más rápido o lo que más le convino.

2- Este si es un Horror!:
La Llave de Paso General que debe ser de Válvula suelta, no se encuentra con el vástago en posición vertical y por lo tanto no va a poder funcionar como Válvula antiretorno por lo cual puede contaminar toda la red de agua.



viernes, 1 de junio de 2012

Agua-Conexión - Carátula Municipal.


La Conexión de Agua y la Tapada Cloacal deben figurar en la Carátula del plano de Instalaciones Sanitarias.

El propietario solicita se le conecte el Servicio de Agua, mediante un trámite, que incluye la presentación del plano con la Instalación Sanitaria y el pago de los aranceles correspondientes.

En la Carátula de este plano, se deberán anotar el diámetro de la conexión solicitada y su ubicación en el terreno, en el sector denominado: Croquis de Localización.

Si la empresa está conforme a lo solicitado, realizará la Conexión.




El diámetro mínimo a solicitar para esta cañería es de 0.013 m
Diámetros superiores a 0,032 sólo se dan abriendo un expediente.

El diámetro de la conexión depende del tipo de Alimentación de agua que tenga el edificio. (Ver: “Esquemas de los distintos tipos de ALIMENTACIÓN.”)

Diámetro de la Conexión:
Una vez definido el Tipo de Alimentación, se definirán los valores de:
-          Gasto: (Ver “Tabla Nº1” y “Forma de determinar el GASTO”)
-          la Presión Disponible: (Ver “Forma de determinar la Presión Disponible”)
-          entrar en Tabla Nº 2 donde se encontrará el diámetro de la conexión.



martes, 22 de mayo de 2012

Tablas Dimensionamiento Agua


(Esta es una actualización de una entrada de abril del 2011)

Basándose en las "Normas de Obras Sanitarias" se presentan las siguientes tablas, con cuyos valores se facilitará el dimensionamiento de las cañerías de Agua Fría y Caliente.



Tabla Nº1
Esta Tabla se usará para dimensionar:
- el Tanque de Reserva,
- la Reserva Total Diaria Domiciliaria, o
- la Conexión Domiciliaria en instalaciones sin Tanque de Reserva.

Se deben conocer o haber decidido previamente 2 factores:

-1º -El tipo de Alimentación de Agua :
a) Alimentación Directa a Artefactos
b) Alimentación Directa  a Tanque de Reserva
c) Alimentación Indirecta a Tanque de Reserva

- 2º La función del Proyecto:
a) Vivienda
b) Otros usos (comercio, oficinas, talleres, escuelas, etc)






Tabla Nº2
Con esta Tabla se dimensionará:
- la Conexión Domiciliaria en instalaciones con Tanque de Reserva.
Se debe calcular, previamente la Presión Disponible y el Gasto y en la tabla Nº 2 encontraremos el diámetro de la Conexión.













Tabla Nº3 y 3".

Con la Tabla Nº3 se determinará:
- La SECCIÓN de las cañerías de Bajada y Distribución.



Con la Tabla Nº3" se determinarán:
- El DIÁMETRO de las cañerías de Bajada,
en la columna "Bajadas"

El DIÁMETRO del Colector del/de los Tanque/s
en la columna "Colector"








Tabla Nº 4.
Esta tabla se usará cuando se utilizan Válvulas en las Bajadas de Tanques.

En el centro de esta tabla se encuentra la tabla que numeramos como la Nº3"









Se podrá ver ejemplos de aplicación de algunas de esta tablas en el dimensionamiento de una Instalación de agua para:

- VIVIENDA

- OTROS USOS




viernes, 18 de mayo de 2012

Dimensionamiento Agua- Vivienda


AGUA. SERVICIO DIRECTO A T.R. - VIVIENDA EN DOS PLANTAS-
Dimensionamiento - EJEMPLO 1-

Por ejemplo podría ser la vivienda de esta dirección:  http://www.arquimaster.com.ar/galeria/obra03.htm

1º Listado de locales y de artefactos que se deberán resolver en este proyecto sanitario es:
- En Planta Baja: un Baño de Servicio, un Toilette, Pileta de cocina, Pileta de Lavar, Máquina de Lavar, 1 Calefón para la cocina, 1 Termotanque para los restantes artefactos de la casa (Recordar:  Qué es un baño, qué es un toilette?)
- En quincho: Pileta de cocina, un calefón eléctrico.
- En Planta Alta: dos Baños, una kitchennet.

2º Capacidad de Tanques: según lo detallado en:"Agua - Capacidad de Tanques" y Tabla nº 1 se considerarán:

Capacidad mínima del T. R .
1 Viv. Completa (sólo en P.B.) + 50% de 1 PC (en la kitchenette de P.Alta), 2 Baños Princ. + 1 P.C.  quincho  =
= 850 litros + 50% (150 litros + 2 x 350 litros + 150 litros) =
= 1350 litros
Capacidad Máxima del T.R .
1350 l + 50% = 2025 litros.
(Sólo hay que decidir en folletos, el o los tanques, que mejor convengan al proyecto, dentro de esas capacidades.)
Se eligen 2 tanques de 900 litros cada uno.

3º Capacidad del Calentador de Agua: Se estudiarán las ventajas y desventajas de un Calentador Instantáneo (Calefón) y/o de un Termotanque.
Se decide usar un termotanque para la P.B = 3 artefactos (2 en el baño, 1 en el Toilette) y para la P.Alta = 6 Artefactos (3 artefactos en cada uno de los 2 Baños). Si se consideran aproximadamente 20 litros por artefacto surtido con agua caliente: 9 artefactos x 20 litros = 180 litros. En folleto se elige un Termotanque de 180 litros, que tiene un diámetro de 50 cm y una altura  h= 1,50 m, con  un diámetro ø 100 mm de Ventilación, y un peso de 80 Kilogramos.

Y para la cocina se instalará un Calefón, que atenderá 1 Pileta de Cocina y 1 Pileta de Lavar. En Folleto se elige un Calefón de 14 litros/minuto. Sus medidas aproximadas: 37  cm x 22  cm y una altura de 70  cm  y un ø 100  mm de ventilación  y un peso de 14  Kilogramos.


4º Diámetro de la conexión: Se deben definir los valores del Gasto y de la Presión Disponible para definir el diámetro de la Conexión en la Tabla Nº 2.

Gasto: Si se quiere llenar el T.R en una hora:
Capacidad T.R.(litros)        =
1 a 4 horas (en segundos)


  1800 litros    =
 3600 s

= 0,5 litros / segundos

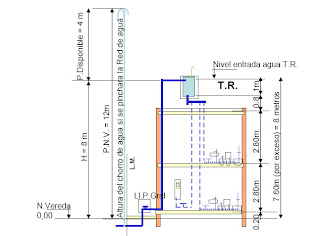

Presión disponible: (Ver esquemas de Presión Nivel Vereda vs. Presión Disponible)

P.disp.= P.Nivel Vereda – altura a la alimentación del  T.R.
            = 12m  - 8 m =
=  4 m

Se entra a tabla Nº2 con la Presión Disponible  se avanza hasta encontrar un gasto de 0,5 l/s o menor y se sube para encontrar el Diámetro de la Conexión.
La conexión a solicitar será de 0,019 m






5º Diámetro de la Alimentación: Se adopta el mismo diámetro que la Conexión = ø 0,019 m desde inmediatamente después de la Llave de Paso General hasta la entrada del T.R.
Está permitido aumentar la Alimentación, un rango más que la conexión, es decir se podría adoptar una Alimentación de ø 0,025m.


6º Dimensionamiento de las bajadas y distribuciones. Se usan Tabla Nº 3 para obtener las secciones y la Tabla Nº 3” para pasar secciones a diámetros.

Se recomienda trazar las cañerías de Distribución en Planta y realizar un  esquema axonométrico por Bajada.
Considerando las "Cargas Mínimas" (Presión sobre el artefacto más elevado de esa Bajada) se proyectan 3 Bajadas:

Bajada 1: Distribuye A.Fría a los sanitarios de la P.Baja:  Bº de Servicio, PC., P.L.,y Maq.Lavar y 1 Toilette: 0,71 cm² =  ø 0,013 m

Bajada 2: Se proyectaron 2 Calentadores de agua que serán alimentados por esta Bajada.
 (Para Dimensionar Agua Caliente se usa la tabla Nº 3 pero, entrando por  la columna de la derecha: ”Cañerías de Distribución de agua Caliente”)

- a) Termotanque distribuirá A.Caliente a: 0,62cm² (2 baños y kitchenette en P.Alta) + 0,53 cm² (baño, toilettes) = 1,15 cm² =  0,013 m = se adopta ø mín 0,019.
      - b) Calentador Instantáneo distribuirá A.Caliente a  cocina/ lavadero: 0,44 cm²= 0,013 = se adopta ø mín 0,019.
La bajada 2, es la suma de las dos secciones:
 1,15cm² + 0,44 cm²  = 1,59 cm² =
= 0,013 = se adopta ø mín 0,019.



Bajada 3: Alimenta 2 baños y kitchenette, sólo en la P.Alta (de tabla 3 y 3") :
0,71 cm² = ø 0,013 m



7º Dimensionamiento de Colector del Tanque de Reserva.


(Se usan los valores de la Tabla 3" de la columna: "Secciones Límites. Colector.")


Diámetro del colector =  SB2 + 50 % (SB1 +SB3)
= 1,59cm² + 50% (0,71cm² + 0,71cm²)
= 3,30 cm² = ø 0,025 m

Para tres o más bajadas, el colector será igual a la Sección de la bajada de Mayor diámetro, más el 50% de las secciones de las restantes bajadas.








martes, 15 de mayo de 2012

Dimensionamiento Agua. "Otros Usos"



AGUA. SERVICIO DIRECTO A T.R.- OTROS USOS-
Dimensionamiento EJEMPLO 2-

Se tomará como ejemplo a desarrollar el de estos sanitarios pertenecientes a un Taller de automóviles y sus oficinas.


 Se seguirán los pasos detallados en: Pasos para el dimensionamiento de agua


1º Listado de locales y de artefactos. Se considera a cada artefacto en forma independiente:
5 Inodoros + 1 Depósitos Automáticos Mingitorios (c/u alimenta puede llegar a alimentar hasta 3 Mº) + 2 Duchas + 3 Lavatorios.
(Los Lavatorios ubicados en los Toilettes no se considera, ya que en cada baño o toilettes se suma solamente al artefacto de mayor consumo: en este caso el Inodoro)


2º Capacidad de Tanques.
Capacidad del Tanque de Reserva:
 Según lo detallado en"Reserva Diaria Domiciliaria"  y en la "Tabla Nº 1"


- Capacidad Mínima del T. R
5 Inodoros x 350 litros + 1 DAM x 250 + 2 Du x 150 + 3 Lº x 150 litros =
= 1750 l             + 250 l               + 300 l           + 450 l                  =
= 2750 litros

- Capacidad Máxima del T.R
2750 l + 50% = 4125 litros.
(Sólo nos queda decidir en folletos, y según el lugar disponible, el o los tanques, que mejor convengan a nuestro proyecto dentro de esas capacidades.)
Se adoptan 4 tanques de 1.000 litros cada uno, por lo que se dispondrá de una RTDD de 4000 litros.







3º Capacidad del Termotanque: Se desecha absolutamente la posibilidad de usar un Calentador instantáneo o Calefón.
En una primera aproximación se consideran 20 litros por artefacto surtido.
5 Lº + 2 Du = 7 artefactos;
 7 artefactos x 20 litros /artefacto = 140 litros
En folleto se elige un Termotanque de 150 litros, que tiene un diámetro de 45 cm y una altura  h= 1,50 m, con  un ø 76 mm de Ventilación, y un peso de 60 kilogramos.



           4º Diámetro de la Conexión: Se deben definir los valores del Gasto y de la Presión Disponible para entrar en Tabla Nº 2 donde se encontrará el diámetro de la conexión.

- Gasto: Si se quiere llenar el T.R en poco más de una hora:

Capacidad T.R.(litros)  =
1 a 4 horas en s

 4.000 litros   =
                        4000 s

= 1 litro
                           s

- Presión disponible: (Ver esquemas de Presión Nivel Vereda vs. Presión Disponible)

P.disp.= P.Nivel Vereda – altura a la alimentación al T.R.
= 12m  - 6 m = 6 m

Se entra a tabla Nº 2 con la Presión Disponible,  se avanza hasta encontrar un Gasto de 1 litro/s ó menor, y se sube para encontrar el Diámetro de la Conexión.
Se solicitará conexión de 0,019 m




5º Diámetro de la Alimentación:
Se adopta el mismo diámetro que la conexión = Ø 0,019 desde inmediatamente después de la Llave de Paso General hasta la entrada del Tanque de Reserva.
Está permitido aumentar la Alimentación, un rango más que la conexión, es decir pasaría a tener una Alimentación de 0,025m.






6º Dimensionamiento de las bajadas y distribuciones.
Se diseñan dos bajadas:
Bajada 1: alimentará al calentador de agua y luego a las duchas y Lavatorios, con Agua Caliente.

Bajada 2: alimentará artefactos con Agua Fría con sólo una LL.P. debajo del colector del T.R., dividiéndose en dos sub-bajadas:

2': Alimenta los dos Toilettes, los Mingitorios y los Lavatorios y la

2'': Alimenta 3 I.P. y 2 duchas-






En este caso, se adjudican secciones a cada artefacto de la bajada 2”, luego a la 2ʼ y por  último a la Bajada 2.

















Las secciones en cm² se definen en la Tabla Nº3 .
Los diámetros, en metros, que le corresponden a esas secciones, se determinan la Tabla Nº 3”.


- Sección y Diámetro Bajada 2”
Sumamos: 2 Duchas por un lado (0,44 x2=0,88cm²) y 3 DAI (3 x 0,36= 1,08cm²) por otro lado.Estas son las cañerías de Distribución que tendrán, cada una, un ø 0,013 m por tener sección menor a 1,80 cm²
0,88cm² + 1,08cm² = 1,96 cm².= ø 0,019m

- Sección y Diámetro bajada 2ʼ
0,36cm²+0,36cm²+ 1,17cm² =1,89 cm²= ø 0,019m .

-Sección y Diámetro Bajada 2: se suman las secciones  de las sub-bajadas 2ʼ ­y 2”.
1,96cm²+ 1,89cm² = 3,85 cm²= ø 0,025m




Sintetizando, la Tabla Nº 3” nos dice que para las bajadas de
hasta 1,80 cm² le corresponde ø 0,013 m;
hasta una sección de 3,59 cm²= ø 0,019 m
hasta una sección de 6,02cm² = 0,025 m.



Sección y Diámetro Bajada Nº1.
Para la bajada que alimenta el Calentador de Agua y luego a las Duchas.
Habrá que ubicar el Termotanque, alimentarlo y desde alli trazar las cañeria de Distribución en Planta y otro esquema axonométrico.

Procediendo de la misma forma que para la bajada 2, se entra en tabla Nº2, pero, por  la columna de la derecha: ”Cañerías de Distribución de agua Caliente”:
5 Lº x 0,18cm² + 2 Du x 0,36 cm² =
0,90 cm² + 0,72 = 1,62 cm² = ø 0,013m ;
Pero se adopta ø 0,019 m mínimo diámetro para la entrada y salida de los Calentadores de Agua.





7º Dimensionamiento del Colector del T.R.

(Se usan los valores de la Tabla 3" de la columna: "Secciones Límites. Colector.")


- Para dos bajadas se suman las Secciones de ambas Bajadas.

Sección Bajada 1 + Sección Bajada 2 =
1,62 cm² + 3,85 cm² = 5,47 cm ²= ø 0,025 m
